產品介紹
- 概況

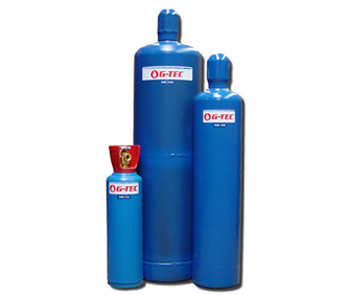

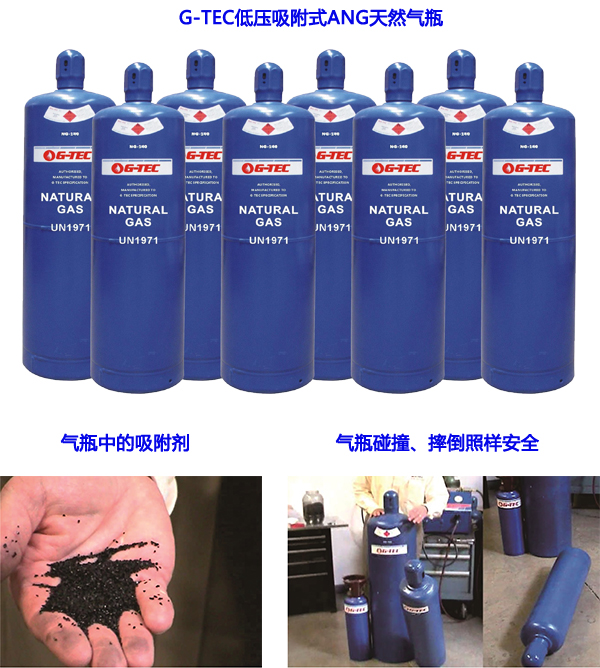

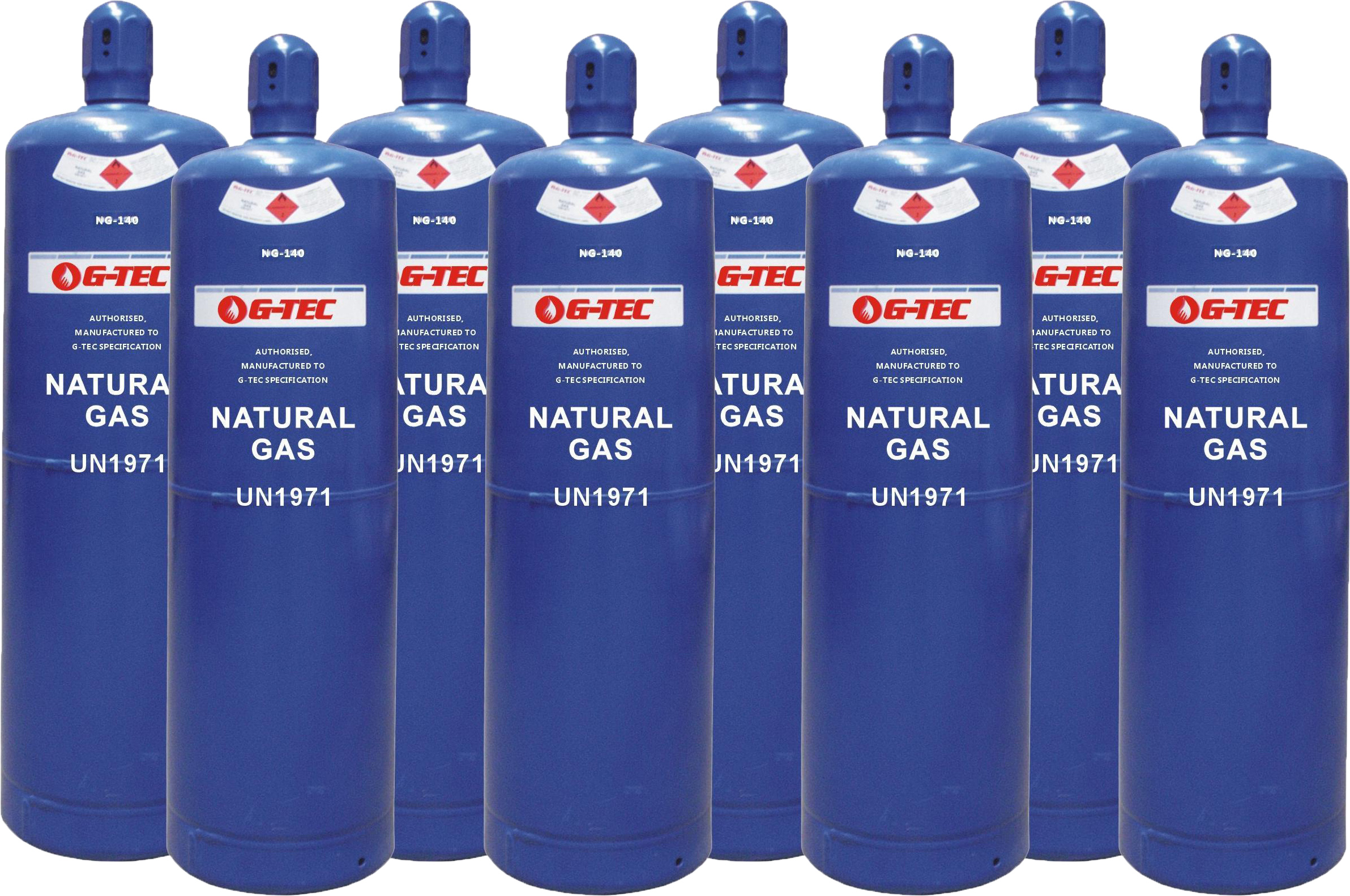

G-TEC吸附天然氣瓶，英文簡稱ANG氣瓶，是美國Gas Technology Energy Concepts LLC公司研發的具有革命性天然氣儲存新技術，即在天然氣瓶中裝入高比表面活性炭（吸附劑），在常溫低壓(3.5-7.0 兆帕)下將天然氣吸附儲存在容器中。技術特點：易充裝、壓力低、充滿氣后氣瓶可隨意橫放倒置，氣瓶充裝投資費用比CNG低50%,運輸方便和使用安全可靠等特點，不僅安全性大大提高，市場優勢非常明顯。目前我公司開發出4 兆帕吸附天然氣瓶，儲氣量達4立方米，不需添加任何燃?xì)庠鲂?，且焊割效果非常好，可為你?jié)省30~50%的成本。經美國、歐盟市場長達10年以上的工業應用，完全可以替代乙炔、丙烷、丙烯等或其它危險燃?xì)獾暮父罴盁峒庸?，利用天然氣充分體現了低成本、效率高、安全、節能、環保。
可用應用于：切割、焊接、銅焊、釬焊、銀焊、鋁焊、熔接、加熱、熱校正、熱噴涂、熱包裝、高溫淬火、金屬熱加工，食品烘烤等工業加工工藝，可應用到：鋼材、鋼坯、模具、船舶、鐵路、制造、機械、軍工、建筑、汽修、冶金、陶瓷、油田、珠寶、玻璃、塑料、包裝、金屬噴射、食品加工等多個行業領域，效果優于乙炔、丙烷、丙烯等或其它危險燃?xì)獾男Ч?o:p>
ANG吸附天然氣瓶符合國家安全及特種設備相關法律法規，通過了國家鍋爐壓力容器檢驗研究院特種設備型式試驗認證，并取得了特種設備監督檢驗證書及吸附天然氣瓶合格證等，同時成功取得國家氣瓶標準化技術委員吸附式天然氣瓶“行業標準”和“充裝標準”。
- 軟件特性
ANG技術來源：美國Gas Technology Energy Concepts Co,Ltd公司（燃?xì)饧夹g(shù)能源概念有限公司）簡稱G-TEC，位于美國紐約。它是美國引領替代能源開發及燃料電池研發的領導機構。主要是利用天然氣做燃料開發出了G-TEC系列產品，用于替代乙炔、丙烷（石油液化氣）、丙烯和其它等危險燃?xì)膺M(jìn)行工業切割、焊接及熱加工等工藝，主要產品之一“吸附天然氣瓶”，簡稱“ANG氣瓶”，此吸附技術已獲得世界唯一專利。
ANG技術發展：ANG技術在我國屬高新技術，目前仍然處于待研發狀態，該技術的研究, 國內有中國石油大學、山西煤化所、華南理工大學、北京化工大學等單位在致力于該技術的研發。國外有美國、加拿大、俄羅斯、英國、日本也有研究，目前已該技術已經被大量應用于工業領域的全球只有美國G-ETC公司。
ANG技術原理：吸附天然氣瓶是采用“天然氣瓶中填充吸附劑” 在儲罐內裝入了高比表面的天然氣專用吸附劑，利用其巨大的內表面積和豐富的微孔結構，在常溫、低壓(4.0兆帕)下將天然氣吸附儲存在儲罐內，當儲罐的壓力低于外界壓力時，氣體被吸附在吸附劑固體微孔的表面借以儲存，當外界的壓力低于儲罐的壓力時，氣體從吸附劑固體表面脫附而出向外施放。
吸附天然氣瓶安全性：安全性已被美國、加拿大、歐盟、中國政府及相關單位檢驗驗證，符合相關安全法規。其儲氣壓力為4兆帕，是CNG氣瓶壓力的20%，氣瓶放置無需特殊要求，移動方便，可使你的現場沒有危險的高壓燃?xì)?，更加安全可靠?
吸附天然氣瓶特點：
安全：相對其它工業燃?xì)?，天然氣本身更安全。天然氣是一種無毒、不易引發爆炸，比空氣輕的氣體，這意味著即使天然氣泄露到空氣中，也不會讓人身體不適，因?yàn)樾孤兜奶烊粴馊菀紫蛏蠑U(kuò)散并且不易引發爆炸。
節能：天然氣價格低廉，生產過程無污染、無廢棄物，燃料干凈，有利于節能，堪稱綠色能源。
環保：天燃?xì)獠幻昂跓煟o工人一個清爽的工作環境，不會使工人吸入大量黑煙和煙塵，保護身體健康。而乙炔和丙烷在燃燒時易積碳，點燃時冒黑煙和煙塵，污染工作環境，對人體健康有害。操作工人接觸到乙炔和丙烷，吸入乙炔和丙烷對人體有強烈的傷害。天然氣是綠色環保低碳產品，使用時無黑煙、無有害氣體、無污染廢棄物。
高效：天然氣燃燒效率高、清潔，在生產和使用過程中，不會產生污染廢棄物。天然氣火焰溫和矯形速度快，無風炮，切割、焊接表面光滑度高，提高了加工質量。省錢：市場上天然氣比其它危險燃?xì)獗阋似骄s30~50%，因此，天然氣比其它危險燃?xì)饨档图s30~50%以上的成本。近年來國內外能源價格均出現了上漲，而天然氣比其它危險燃?xì)獾鹊膬r格低很多，尤其西氣東輸工程更是降低了天然氣的價格。

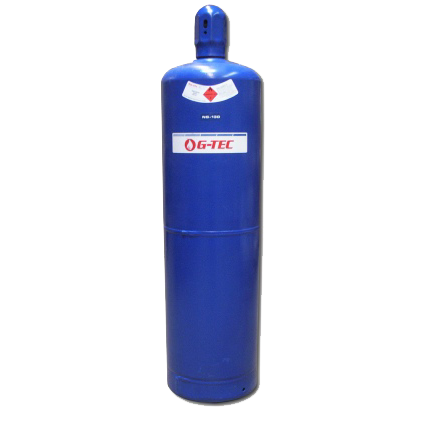

吸附天然氣瓶技術參數：目前已有型號NG-140#：水容積50升、尺寸D25*131厘米、毛重55公斤，儲氣最大壓力4兆帕，儲氣量4立方米，與一般3公斤的乙炔瓶熱值用量相當。
吸附天然氣瓶使用模式：吸附天然氣瓶使用模式是沒有燃?xì)夤艿雷鳂I(yè)現場理想的選擇，類似乙炔瓶的使用模式。
ANG與CNG儲存技術參數在同壓同容積的對比：
存儲形式
壓力MPa
水容積L
溫度℃
壓縮級數
儲罐工藝
儲氣倍數
儲氣量m3
儲量V/V
釋放量V/V
同壓密度
CNG
4
50
25
3
無縫
40
2
40
39
小
ANG
4
50
25
1
焊接
80
4
80
78
大
注：CNG氣瓶實際應用中是高壓20兆帕下運行使用，有嚴重的安全隱患，充氣要3~6級壓縮，罐材選料特殊，制作工藝要無縫一次性成型，設備維護難，而ANG最大壓力4兆帕，充氣直接對流就可，很安全，罐材選料一般，制作工藝焊接，設備維護易。

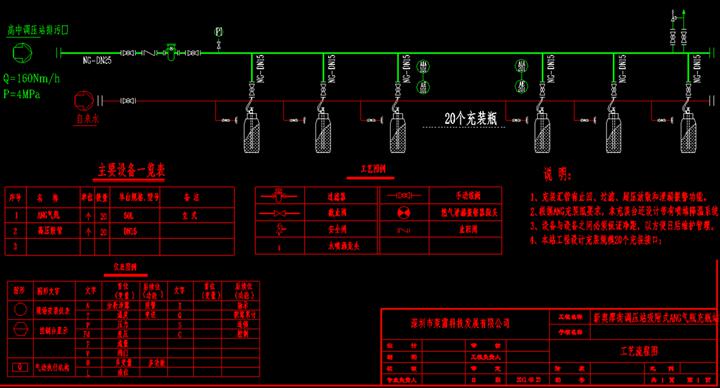

吸附天然氣瓶充裝：
充裝模式可行性：根據吸附天然氣瓶吸附原理，可以直接利用天然氣壓力差對流充裝。
充裝熱量的處理：充裝天然氣吸附過程會生產熱量，會使瓶內壓力逐漸升高，會延長吸附充氣的時間，所以要搭建水循環降溫設備。
充裝分流排：充裝平臺根據需求可以搭建多個含水循環降溫設備分流排分別同時充裝。
介質成分：吸附實驗證明吸咐劑的吸咐存貯能力可能會因?yàn)橹貜?fù)吸收充入氣瓶的天然氣中存在的少量的高分子碳?xì)浠衔锾荚訛?/span>C5或大于C5的烷類物質而導致其存貯能力慢慢下降。這些高分子碳?xì)浠衔锾荚訛镃5或大于C5的烷類物質則因其中良好的吸咐性能，不斷的被吸咐，累積，而不會隨著天然氣的使用而被釋放。天然氣中的其它成分如：氮?dú)?、CO2或其它輕烷類物質如碳原子在C2-C4之間的輕烷類物質會隨著天然氣的使用釋放出來?？紤]到這些高分子碳?xì)浠衔锶缣荚訛镃5或大于C5的烷類物質的吸咐與累積對充氣吸咐劑性能的影響，我們對充裝入氣瓶的天然氣相關成分有范圍標準，在范圍標準內吸咐劑壽命最少能重復充入和釋放天然氣達10年（或3000次）之久，吸咐存貯的天然氣不小于原新氣瓶充滿氣時氣量的 90%?？山邮艿奶烊粴庀嚓P(guān)成分范圍標準：Component(成份)
Acceptable Range (可接受的含量范例)
Hydrocarbons(碳?xì)浠衔?
Methane(CH4—甲烷)
>83.00%
Ethane(C2H8—乙烷)
<15.00%
Propane(C3H8—丙烷)
<3.00%
Butane(C4H10—丁烷)
<0.40%
Pentane(C5H12—戊烷)
<0.10%
Hexane(C6H14—己烷)
<0.05%
Heptane(C7H16—庚烷)
<0.02%
Octane(C8H18—辛烷)
<0.02%
Nonane(C9H20—壬烷)
<0.02%
Other Items(其它物品)
Carbon Dioxide (CO2—二氧化碳)
<2.5%
Nitrogen (N2—氮)
<3.50%
含S總量
<70mg/m3
絕對濕度
<磅/百萬立方英尺(112mg/m3)
充裝時間：有水循環降溫充裝設備的單瓶或多瓶充滿時間都約30分鐘，吸附劑才能達到很好的吸附狀態，不停的循環加充和卸載。假如分流排100個，每小時約充裝200瓶。按照分流排出口的小流量計差值計滿4立方米為準來計量，也可充裝完成后，以稱重為檢測氣瓶是否充滿，假如天然氣密度約為0.7，一般每瓶充滿的天然氣凈重約為2.8公斤。
- 規格
1. 天然氣供氣管道及充裝設備管道設計壓力≥6.0兆帕，包含整套充裝設備中的所有部件都能承受的壓力必須≥6.0兆帕；
2. 系統設計環境溫度：≤50℃；
3. 充裝壓力：≤4.0兆帕；
4. 天然氣流量：≥【（瓶數*4）*2*150%】m3/h，視具體充裝分流排瓶數的多少來決定；
5. 調壓和計量：進氣管道要安裝排污口、過濾器、截止閥、調壓器、壓力表、流量計、單向閥、安全閥等，每一個分流排出口要安裝截止閥、小流量計等；6. 安全閥壓力：充裝系統的安全閥安全開啟壓力：4.2-4.5兆帕。
