產品介紹
- 概況

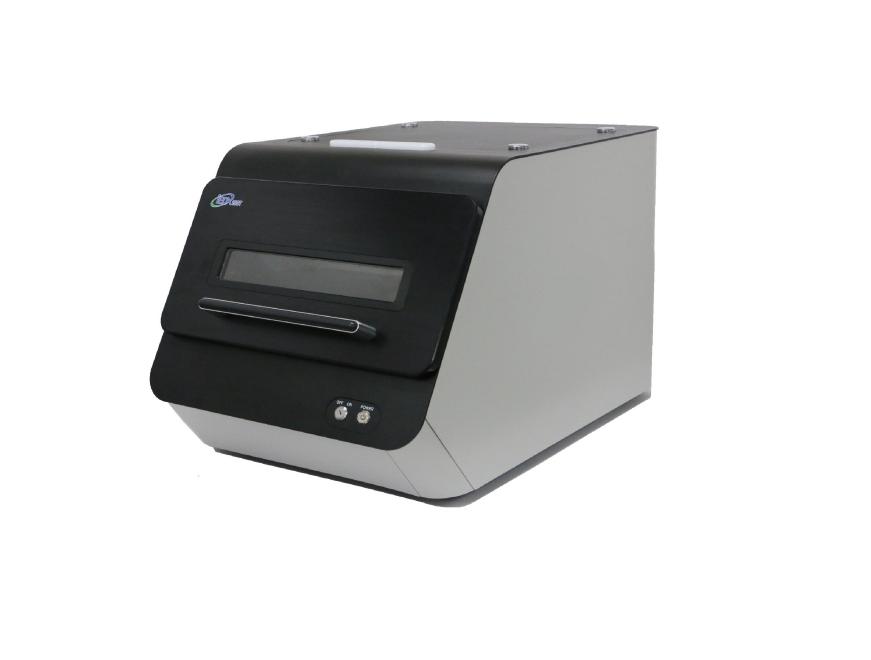

iEDX-150uT是一種X射線熒光分析儀器。將測量用的物體（如：電路板）放在臺上并開始分析，則分析第二熒光X射線是否被分析，以及所含元素的種類，并將其開發制成iEDX-150uT，用于第一X射線的物體調查和生成。為適應RoHS元素分析的需要，對其進行了早期的定性和定量分析， iEDX-150uT能準確完成。
- 軟件特性
1.高性能高精度X熒光光譜儀（XRF）
2.計算機 / MCA(多通道分析儀)
2048通道逐次近似計算法ADC（模擬數字轉換器）
Multi Ray. 運用基本參數（FP）軟件，通過簡單的三步進行無標樣標定，使用基礎參數計算方法，對樣品進行精確的鍍層厚度分析
3.MTFFP (多層薄膜基本參數法) 模塊進行鍍層厚度
4.勵磁模式 50987.1 DIN / ISO 3497-A1
吸收模式 50987.1 DIN / ISO 3497-A2
線性模式進行薄鍍層厚度測量
相對（比）模式 無焦點測量 DIN 50987.3.3/ ISO 3497
多鍍層厚度同時測量
單鍍層應用 [如：Cu/ABS等]
雙鍍層應用 [如：Ag/Pd/Zn, Au/Ni/Cu等]
三鍍層應用 [如：Au/Ni-P/Cu/Brass等]
四鍍層應用 [如：Cr/Ni/Cu/Zn/SnPb等]
合金鍍層應 [如：Sn-Pb/Cu ]
5.Multi-Ray. WINDOWS7軟件操作系統
6.完整的統計函數均值、 標準差、 低/高讀數，趨勢線，Cp 和 Cpk 因素等
7.自動移動平臺，用戶使用預先設定好的程序進行自動樣品測量。最大測量點數量 = 每9999 每個階段文件。每個階段的文件有最多 25 個不同應用程序。特殊工具如"線掃描"和"格柵"。每個階段文件包含完全統計軟件包。包括自動對焦功能、方便加載函數、瞄準樣品和拍攝、激光定位和自動多點測量功能。
- 規格
組成
名稱
參數
備注
X射線源
光管電壓
0 - 50kVp
光管電流
0 - 1mA
靶材
Mo（鉬）
光斑
65-90um
射線窗口
Be（鈹）
X射線探測器
探測器類型
SDD探測器
Cooling
Peltier
分辨率
125eV @5.9keV
探測范圍
70mm2
探測器窗口
Be 0.5mil(12.5um)
濾片
材料
Al（鋁）
準直器
直徑
35um
材料
/
攝像機
像素
2 million
連接方式
USB
光學成像
實際尺寸軟件調節
機體
尺寸
530 X 780 X 530
寬 x 長 x 高
重量
108kg(NET)
控制系統
電腦
DELL
接口
USB 接口
軟件
操作系統
MultiRay
自主制造
分析
電源
電壓范圍
195 – 265VAC
自由電壓
市電
600W (800W max)
產品應用：
毛細管微焦點鍍層測厚儀 iEDX-150μT，具備極高的性價比。產品廣泛應用于特殊鍍層厚度檢測：化學鍍鎳鈀浸金、鈀、鎳、銠等；汽車零部件、線路板（PCB）鍍層厚度檢測，如：電容；單層、多層、合金鍍層檢測；還可用于礦山、化工、金銀首飾、冶煉及金屬加工、機械與電子制造等行業，對企業產品品質檢測、成本控制、生產效率的提高有著極高的經濟價值。
