手持式三元催化器檢測

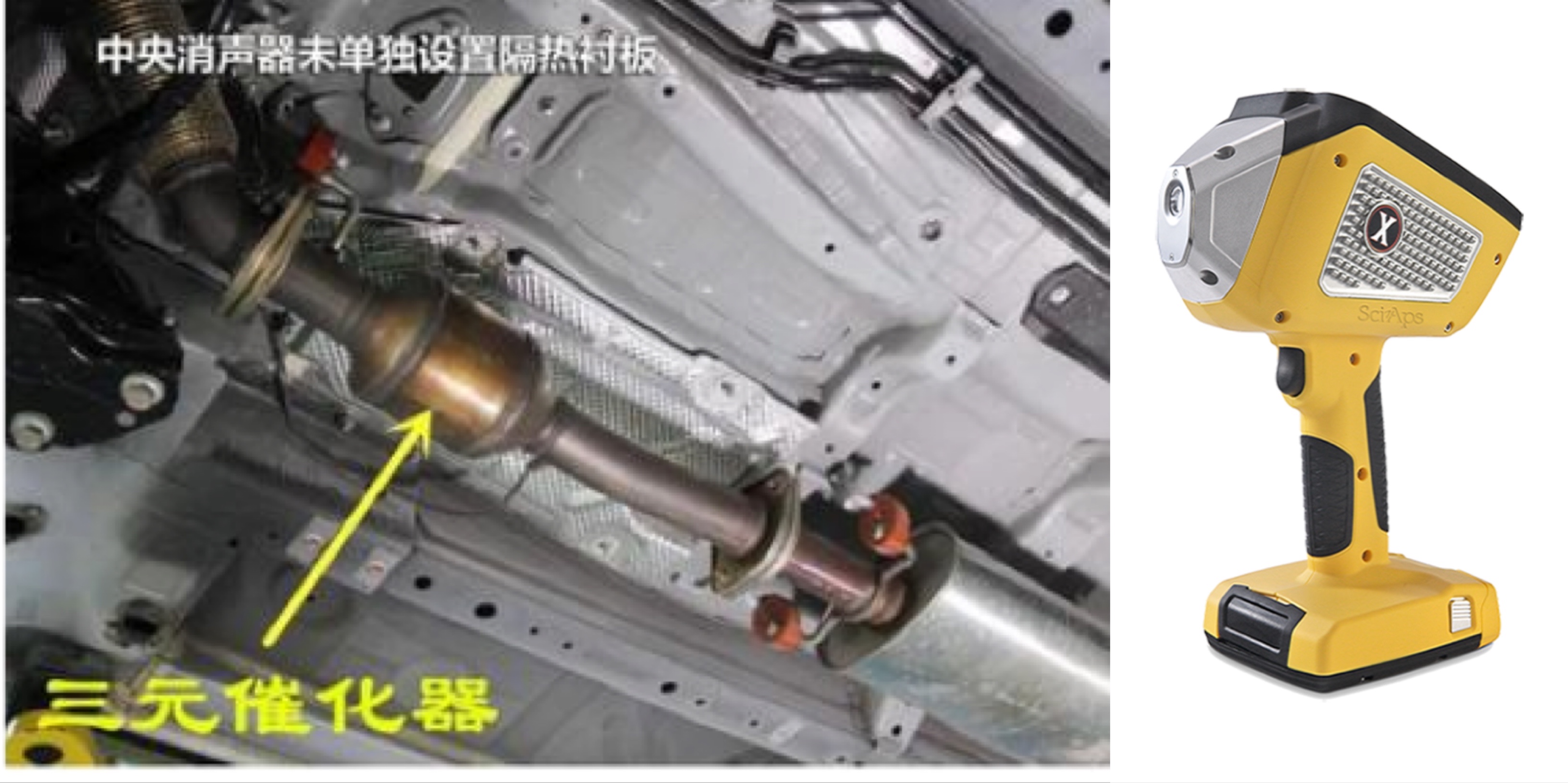

三元催化器是安裝在汽車排氣系統中重要的機外凈化裝置，它可將汽車尾氣排出的一氧化碳、碳氫化合物和氮氧化合物等有害氣體通過氧化和還原作用轉變?yōu)闊o害的二氧化碳、水和氮氣。三元催化器中包含鉑（Pt），鈀（Pd）和銠（Rh）等稀有金屬。產品介紹
- 概況
三元催化器是安裝在汽車排氣系統中重要的機外凈化裝置，它可將汽車尾氣排出的一氧化碳、碳氫化合物和氮氧化合物等有害氣體通過氧化和還原作用轉變?yōu)闊o害的二氧化碳、水和氮氣。三元催化器中包含鉑（Pt），鈀（Pd）和銠（Rh）等稀有金屬。
現在有一些專門回收廢舊三元催化器的企業，主要目的是提煉里面的稀有金屬鉑（Pt），鈀（Pd），銠（Rh）等，怎么確認提煉出來的是什么金屬呢?這就要用到專業的分析儀器了，SciAps手持式光譜儀是主要針對金屬元素檢測的，一鍵操作，可以快速的檢測出樣品的含量及成分。
SciAps X50手持式光譜儀配置50KV射線管，靶材為金（Au）靶，是對Pt，Rh，Pd理想的激發條件，建立針對汽車催化劑樣品的曲線后，可以準確測量三元催化劑中的個元素含量，測試數據如下：
Pd標準值
Pd測試值
Rh標準值
Rh測試值
Pt標準值
Pd測試值
1850
1790
160
145
0
ND
2400
2317
250
242
0
ND
3050
3180
290
310
430
451
7600
7540
230
235
0
ND
SciAps X50手持式分析儀配有Profile Builder軟件，可隨時隨地針對樣品建立曲線。
圖2 X50中Pd的曲線

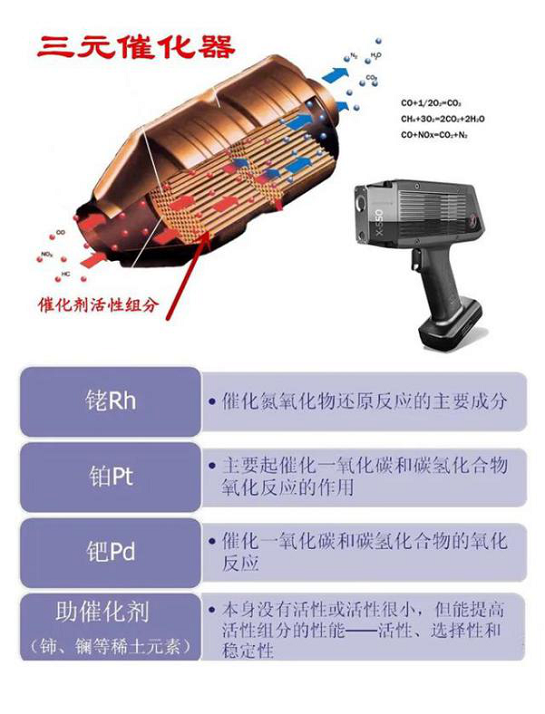

所謂的“三元”是指三元催化器中所含有的三種貴金屬元素，分別是鉑(Pt)、銠(Rh)、鈀(Pd)，這三種元素的金屬氧化物對某些化學反應具有催化作用。為此，人們就把它們以催化劑涂層的形式涂敷在陶瓷基體上，安裝在汽車的排氣管中以催化汽車尾氣的氧化還原反應，三元催化器也由此得名。在尾氣凈化過程中，鉑(Pt)和鈀(Pd)主要起催化一氧化碳和碳氫化合物的作用，而銠(Rh)主要起催化氮氧化物的作用，陶瓷基體呈蜂窩狀，可以大大增加三元催化器的催化反應面積。
所謂的“催化”是指三元催化器在凈化尾氣的過程中，能夠起到增強尾氣物質活性、加快反應速度的作用。但是它本身并不參與反應，自身的質量和化學性質不會發生變化，所以即使長時間工作，三元催化器也不會消耗殆盡。這就像我們在學高中化學時的氯酸鉀加熱分解制取氧氣的實驗，如果沒有二氧化錳，反應會非常慢，但是加入少量的二氧化錳之后，反應速度會大幅度提高，但二氧化錳本身并沒有任何消耗與性質上的變化。這種催化反應的過程和原理是非常復雜的，我們在此也不必討論，只需要知道三元催化器的作用就好了。

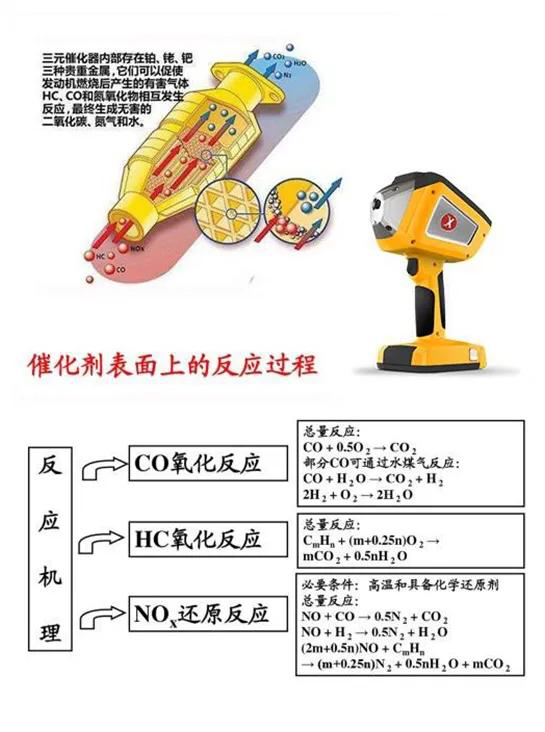

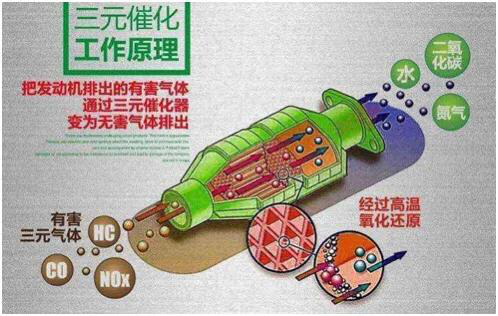

三元催化器具體的工作過程是：當高溫的汽車尾氣通過凈化裝置時，三元催化器中的催化劑將增強一氧化碳、碳氫化合物和氮氧化合物三種氣體的活性，促使其在催化器表面進行一定的氧化-還原化學反應：一氧化碳在高溫下氧化成為無色、無毒的二氧化碳，碳氫化合物在高溫下氧化成水和二氧化碳，氮氧化物還原成氮氣和氧氣。就這樣三種有害氣體都變成了無毒無害的常見氣體，汽車尾氣就這樣得以凈化。
- 軟件特性
（1）小巧重量輕
SciAps手持式XRF分析儀重約1.4kg，尺寸（長*寬*高）184 x 267 x 114 mm，是目前市面上功能正常更小巧更輕的手持式XRF分析儀，是現場檢驗理想的分析工具。
（2） 好用省力
儀器采用獨特的對稱式設計，幫助使用者更輕易的平衡好儀器，節省體力。
手柄部分小巧，與手掌虎口形狀貼合的流線型設計理念，使得哪怕是手比較小的女性使用者在抓握儀器時也會有很舒服的使用體驗。
底部四方形的設計理念使得儀器能輕易穩當立于桌面上，便于使用者抓握儀器，保護使用者手指不被樣品傷到。
儀器底部和主體尾部在一條直線上，測小樣品時可以直接將儀器測試窗口朝上，將樣品直接放在測試窗口測試，不需要單獨購買測試支架。
（3）耐用
儀器設計符合IP54三防要求，密封性好，獨特的散熱理念使得儀器在極端高溫環境下也可以正常工作。
所有SciAps手持式XRF分析儀都標配探測器快門保護裝置，最大限度降低儀器在測試過程中被不規則樣品損傷重要元器件的機率。
（4）合理的散熱理念
所有的手持XRF儀器工作原理相同，結構相似，運行一段時間后都會產生熱量，有的儀器采用下面預留空間或安裝風扇的方式來幫助散熱；有的儀器采用頂部散熱槽的方式幫助儀器散熱；因為儀器外殼材料不同及散熱原理不同，采用塑料外殼及頂部散熱或下部散熱的儀器，內部熱量不會馬上傳導至外殼上，開機一段時間后不會明顯覺得儀器燙。但是在工作相同時間后，同時關掉儀器，采用金屬材料導熱，將儀器內部熱量散發至空氣中的SciAps儀器降溫明顯比其它儀器要快，這說明SciAps XRF儀器的散熱效率要比較其它儀器的散熱效率高得多。
儀器內部熱量都傳導至儀器外殼上，可以更好的保護儀器內部的電子元器件，延長電子元器件的壽命。
SciAps 所有的XRF儀器在出廠前都有放入高溫倉測試，模擬極端高溫工作環境，只有通過測試的儀器才會發給客戶。
（5）注重操作安全的設計理念
X 系列儀器采用X射線技術，安全符合《中華人民共和國放射污染防治法》《放射性同位素與射線裝置安全和防護條例》等法律法規的規定。當儀器前端無樣品時，儀器自動終止X射線管工作狀態。
（6）領先技術確保精確結果
SciAps 所有的XRF儀器為18年最新的研發成果，采用的都是市面上技術最先進的元器件。SciAps XRF家族產品眾多，即便是SciAps最低端的X-50 系列，Si-pin探測器 LOD值相當于2010年SDD探測器的值。
（7）極大的提升了檢測速度，提高用戶的檢測效率
與老款設備相比，X系列儀器采用18年市面上的主流處理器，極大了提升了數據處理的效率。將單個鋁合金的測試時間從15-20秒縮短至2-4秒。
（8）更低的使用成本
1> 更快的檢測速度極大的提高工作效率，更長的使用壽命
領先的設計理念結合市面上技術最先進的元器件，使SciAps 所有的XRF儀器擁有無與倫比的檢測速度。樣品量相當的情況下，會擁有更長的使用壽命；單位時間內，可以分析更多的樣品，進一步降低擁有成本。
2> SciAps手持式XRF分析儀標配探測器快門保護裝置，最大限度降低儀器在測試過程中被不規則樣品損傷重要元器件的幾率，降低服務成本。
3>可選配遠程操作應用程序，通過PC端或手機控制儀器，協助客戶及時解決軟件故障及建立新的分析模型。提高服務效率。降低服務成本
4> 操作簡單
5> SciAps 所有的XRF儀器運行用戶熟悉的安卓操作系統結合SciAps簡單直觀的用戶界面，使儀器的操作變得非常簡單。可以通過藍牙或無線與電腦及打印機連接，分享與打印測試結果
6>通過USB閃存驅動盤、Wireless LAN或藍牙完成的數據導出操作非常簡單。
7> 在任何光線條件下，觸摸顯示屏都具有清晰、明亮、可讀的特性。
8> 嵌入式GPS功能可以將精確的GPS坐標與結果一起存儲，以便建立文檔并繪制元素位置的映射圖。
9> 標配高清攝像頭；將帶有XRF數據的圖像與GPS坐標綜合在一起使用。
10>簡潔的報告制作和歸檔操作，具有極佳的追溯數據到野外的性能。
- 規格

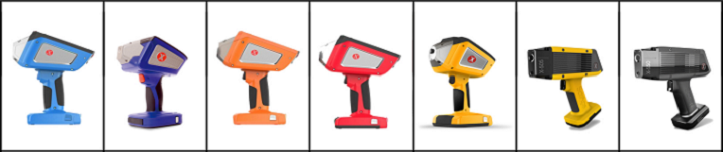

產品圖
型號
X30
X50
X100
X300
X505
X200
重量
約1.4kg
約1.27Kg
靶材
金（Au）靶
最大管電流
200uA
500uA
200uA
200uA
最大管電壓
40 kV
50kV
40kV
50kV
X 光管
過濾器單個
多個，具體取決于選配的分析模式
多個，具體取決于選配的分析模式
多個，具體取決于選配的分析模式
多個，具體取決于選配的分析模式
探測器
6mm2 Si-PIN
Diode
探測器20 mm2
SDD硅漂移
探測器25 mm2
大區域SDD硅漂移
探測器20 mm2
SDD硅漂移
探測器25 mm2
大區域SDD硅漂移
探測器顯示屏
5英寸彩色觸摸屏（電容屏），無需硬物按壓
2.7英寸彩色觸摸屏（電容屏），無需硬物按壓
400兆赫高通Adreno 306
2D/3D圖形加速器系統
電子元件1.2GHz，Cortex A53 64/32位，RAM 2GB LP-DDR3
1.2GHz，Cortex A53 64/32位
RAM 2GB LP-DDR3操作界面
安卓系統
安卓系統
攝像頭
準直器全系標配高清微距攝像頭（帶LED燈）
可對樣品測試部位準確定位全系標配直徑3mm小點準直器全系標配全景攝像頭
可對樣品測試部位準確定位，并可對測試樣品全景拍照并附于測試報告上全系標配直徑3mm小點準直器分析模式
標配
合金模式可選配不同測試模式：合金/鍍層/土壤/礦石/ROHS/三元催化/貴金屬等及其它客戶定制化分析模式
可選配不同測試模式：合金/鍍層/土壤/礦石/地球化學/三元催化/貴金屬等及其它客戶定制化分析模式
可選配不同測試模式：合金/快速鋁合金/鍍層/土壤/礦石/地球化學/ROHS/貴金屬/三元催化/考古等及其它客戶定制化分析模式
可選配不同測試模式：合金/鍍層/土壤/礦石/地球化學/三元催化/貴金屬等及其它客戶定制化分析模式
可選配不同測試模式：合金/快速鋁合金/鍍層/土壤/礦石/地球化學/ROHS/三元催化/貴金屬/考古等及其它客戶定制化分析模式
數據傳輸
WiFi、USB和藍牙通訊
WiFi、USB和藍牙通訊
GPS
嵌入式GPS
嵌入式GPS
數據存儲
8GB SD
16GB SD
安全保護
密碼保護
密碼保護
電池
可充電鋰離子電池，
電池可插在儀器內直接充電或用外置充電器，帶AC交流電源車載可充電鋰離子電池（支持熱插拔），電池可插在儀器內直接充電或用外置充電器，AC交流電源
標準配件
防水運輸箱，鋰電池及充電器，備用測試窗，操作說明書，數據線，U盤
符合標準
ISO9001認證, CE認證，RoHS，美國食品藥品監督管理局注冊，加拿大紅色法案
